ディスクブレーキ取付アダプター C-193

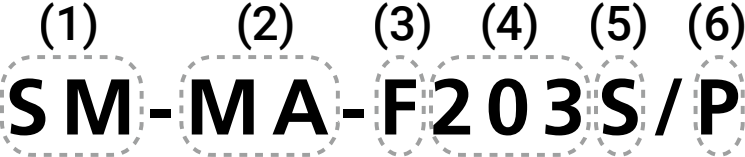

モデルNo.の読み方 C-194
| （1） | スモールパーツ |
|---|---|
| （2） | 取付アダプター |
| （3） | F = フロントおよびリア* |
| （4） | ローターサイズ** |
| （5） | キャリパータイプ |
| （6） | サスペンション/フレームタイプ |
アダプターの適用表 C-195
ポストマウントブレーキキャリパー用
| フォークおよび | ローターサイズ | ||||||
|---|---|---|---|---|---|---|---|
| 140 mm (SS) | 160 mm (S) | 180 mm (M) | 203 mm (L) | 220 mm (LL) | |||
| ポスト | フロント | 140 mm直付用 | ダイレクトマウント | SM-MA90-F180P/P | - | - | - |
| 160 mm直付用 | - | ダイレクトマウント | SM-MA90-F180P/P | SM-MA-F203P/P | |||
| 180 mm直付用 | - | - | ダイレクトマウント | SM-MA90-F203P/PM | SM-MA-F220P/PM | ||
| 200 mm 直付用 | - | - | - | SM-MA-F203P/PL2 | SM-MA-F220P/PL2 | ||
| 203 mm直付用 | - | - | - | ダイレクトマウント | SM-MA-F220P/PL | ||
| リア | 140 mm直付用 | ダイレクトマウント | SM-MA90-F180P/P | - | - | ||
| 160 mm直付用 | - | ダイレクトマウント | SM-MA90-F180P/P | SM-MA-F203P/P | |||
| 180 mm直付用 | - | - | ダイレクトマウント | SM-MA90-F203P/PM | SM-MA-F220P/PM | ||
| 200 mm直付用 | - | - | - | SM-MA-F203P/PL2 | SM-MA-F220P/PL2 | ||
| 203 mm直付用 | - | - | - | ダイレクトマウント | SM-MA-F220P/PL | ||
| インター | フロント | - | SM-MA90-F160P/S | SM-MA-F180P/S | SM-MA-F203P/S | - | |
| リア | SM-MA90-R140P/S | SM-MA90-R160P/S | SM-MA90-R180P/S | SM-MA-R203P/S | - | ||
| フラット | フロント | SM-MA-F140P/D | SM-MA-F160P/D | - | - | - | |
| リア | SM-MA-R140P/D | SM-MA-R160P/D | - | - | - | ||
| フラット | フロント | - | - | - | - | - | |
| リア | - | - | - | - | - | ||
フラットマウントブレーキキャリパー用
| フォークおよびフレームタイプ | ローターサイズ | ||||
|---|---|---|---|---|---|
| 140 mm (SS) | 160 mm (S) | 180 mm (M) | |||
| フラットマウント | ø140/160 | フロント | 製品はY8N230000*付き | 製品はY8N230000*付き | - |
| リア | ダイレクトマウント | SM-MA-R160D/D | - | ||
| ø160/180 | フロント | - | 製品はY8N230000*付き | 製品はY8N230000*付き | |
| リア | - | ダイレクトマウント | SM-MA-R160D/D | ||
| フラットマウント | ø140/160 | フロント | - | ダイレクトマウント | - |
| リア | - | ダイレクトマウント | - | ||
| ø160/180 | フロント | - | - | ダイレクトマウント | |
| リア | - | - | ダイレクトマウント | ||
* 1個のブラケットで2サイズのローターに対応可能なシマノイージーフリップ・フロップブラケットシステム。
