SHIMANO刹车系统与BOSCH ABS的兼容性 C-775
可提供适用于BOSCH ABS系统的特殊J-kit。
适用于BOSCH ABS
|
| 1组 | 2组 | 3组 |
|---|---|---|---|
| ABS模式 | Touring / Allroad | Touring | Allroad / Trail / Off |
| 刹车手柄 | |||
| 刹车夹器 | BR-MT200 (2活塞) | BR-MT420 (4活塞) | BR-MT420 (4活塞) |
| 刹车油管类型 | BH59 | BH90 | BH90 |
| 刹车夹板 | BP-B05S-RX | BP-D03S-RX | BP-D03S-RX |
| 前碟刹盘片 | SM-RT26 (180 mm) | SM-RT66 (180, 203 mm) | SM-RT66 (203, 220 mm) |
| 前碟刹盘片 | SM-RT10 (180 mm) | SM-RT64 (180, 203 mm) | |
| 油 | SHIMANO矿物油 | SHIMANO矿物油 | SHIMANO矿物油 |
|
| 4组 | 5组 | 6组 |
|---|---|---|---|
| ABS模式 | Touring / Allroad / Trail / Off | Touring | Allroad / Trail / Off |
| 刹车手柄 | |||
| 刹车夹器 | BR-U8020 (4活塞) | BR-MT420 (4活塞) | BR-MT420 (4活塞) |
| 刹车油管类型 | BH90 | BH90 | BH90 |
| 刹车夹板 | BP-D03S-RX | BP-D03S-RX | BP-D03S-RX |
| 前碟刹盘片 | SM-RT66 (180, 203, 220 mm) | SM-RT66 (180, 203 mm) | SM-RT66 (203, 220 mm) |
| 前碟刹盘片 | RT-CL700 (203 mm) | SM-RT64 (180, 203 mm) | |
| 油 | SHIMANO矿物油 | SHIMANO矿物油 | SHIMANO矿物油 |
* 请注意，与其他刹车手柄相比，兼容BOSCH ABS的刹车手柄的抓握距离调节范围较窄，但标称抓握距离相对较宽。
适用于BOSCH ABS Pro
|
| 1组 | 2组 | 3组 |
|---|---|---|---|
| ABS模式 | Trail Pro / Race / Off | Trail Pro / Race / Off | Trail Pro / Race / Off |
| 刹车手柄 | |||
| 刹车夹器 | BR-M8220 (4活塞) | BR-M9220 (4活塞) | BR-M6220 (4活塞) |
| 刹车油管类型 | BH90 | BH90 | BH90 |
| 刹车夹板 | BP-D03S-RX | BP-D03S-RX | BP-D03S-RX |
| 前碟刹盘片 | |||
| 前碟刹盘片 | RT-CL750 (220 mm) | RT-CL750 (220 mm) | RT-CL750 (220 mm) |
| 油 | SHIMANO 低粘度油 | SHIMANO 低粘度油 | SHIMANO 低粘度油 |

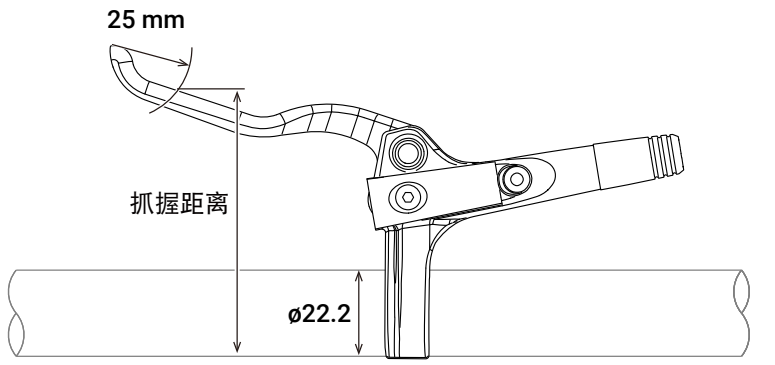

抓握距离
* 请注意，兼容BOSCH ABS的刹车手柄的抓握距离调节范围较窄。
| BOSCH ABS型号 | 刹车手柄 | 抓握距离 | |
|---|---|---|---|
| 最小值 (mm) | 最大值 (mm) | ||
| ABS Pro | 58 | 100 | |
| BL-M8200 | 58 | 100 | |
| 60 | 83 | ||
| ABS | 80.4 | 101.3 | |
| 78.0 | 99.6 | ||
| 83 | 94 | ||
| 80 | 98 | ||
| 60 | 83 | ||
| 80.5 | 100 | ||
