shimano

煞車夾器轉接座 C-193

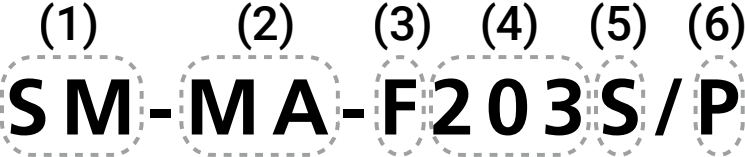

如何看型號 C-194

(1)

小零件

(2)

安裝轉接座

(3)

F=前和後*
R=後

(4)

碟盤尺寸**

(5)

卡鉗安裝型
S=國際A標準型
P=柱式
D=平面固定座

(6)

避震器/車架類型
S=國際A標準型
P=柱式
D=平面固定座

提示

* 此零件可在後方使用。
在此情況下，碟盤尺寸說明也不同。請參閱C-195。
** 碟盤尺寸說明適用於 160 mm 直鎖式與國際 A 標準前叉和車架。如需其他安裝類型，請參閱 C-195。

用於轉接座的應用表格 C-195

用於直鎖式碟煞夾器

前叉和車架安裝型式

碟盤尺寸

140 mm (SS)

160 mm (S)

180 mm (M)

203 mm (L)

220 mm (LL)

直鎖式

前

140 mm
直接安裝

直接安裝

SM-MA90-F180P/P
SM-MA-F180P/P2
(用於 R785)

-

-

-

160 mm
直接安裝

-

直接安裝

SM-MA90-F180P/P
SM-MA-F180P/P2

SM-MA-F203P/P

-

180 mm
直接安裝

-

-

直接安裝

SM-MA90-F203P/PM
SM-MA-F203P/PM

SM-MA-F220P/PM

200 mm
直接安裝

-

-

-

SM-MA-F203P/PL2

SM-MA-F220P/PL2

203 mm
直接安裝

-

-

-

直接安裝

SM-MA-F220P/PL

後

140 mm
直接安裝

直接安裝

SM-MA90-F180P/P
SM-MA-F180P/P2

-

-

-

160 mm
直接安裝

-

直接安裝

SM-MA90-F180P/P
SM-MA-F180P/P2

SM-MA-F203P/P

-

180 mm
直接安裝

-

-

直接安裝

SM-MA90-F203P/PM
SM-MA-F203P/PM

SM-MA-F220P/PM

200 mm
直接安裝

-

-

-

SM-MA-F203P/PL2

SM-MA-F220P/PL2

203 mm
直接安裝

-

-

-

直接安裝

SM-MA-F220P/PL

國際A標準型

前

-

SM-MA90-F160P/S
SM-MA-F160P/S

SM-MA-F180P/S

SM-MA-F203P/S

-

後

SM-MA90-R140P/S

SM-MA90-R160P/S
SM-MA-R160P/S

SM-MA90-R180P/S
SM-MA-R180P/S

SM-MA-R203P/S

-

平面固定座
ø140/160

前

SM-MA-F140P/D

SM-MA-F160P/D

-

-

-

後

SM-MA-R140P/D

SM-MA-R160P/D

-

-

-

平面固定座
ø160/180

前

-

-

-

-

-

後

-

-

-

-

-

用於平面固定座的碟煞夾器

前叉和車架安裝型式

碟盤尺寸

140 mm (SS)

160 mm (S)

180 mm (M)

平面固定座

ø140/160

前

產品上隨附 Y8N230000*

產品上隨附 Y8N230000*

-

後

直接安裝

SM-MA-R160D/D

-

ø160/180

前

-

產品上隨附 Y8N230000*

產品上隨附 Y8N230000*

後

-

直接安裝

SM-MA-R160D/D

平面固定座
BR-UR300

ø140/160

前

-

直接安裝

-

後

-

直接安裝

-

ø160/180

前

-

-

直接安裝

後

-

-

直接安裝

* 可讓 1 個托架與 2 個碟盤尺寸相容的 SHIMANO 簡易正反器托架系統。
