フリーハブとカセットスプロケットスプラインの互換性 C-731
下記の表には、LINKGLIDEカセットスプロケットは含まれていません。LINKGLIDEカセットスプロケットについては、C-649を参照してください。
| フリーハブ | 互換性のあるカセットスプロケットタイプ | |||||||
|---|---|---|---|---|---|---|---|---|
| フリーユニットタイプ | 有効な | アウター | MTB | ロード | すべて | |||
| 12スピード | 11スピード | 12スピード | 11スピード | 10/9/8スピード | 7スピード | |||
| MICRO SPLINE | 23 | 26 | ✔ | - | - | - | - | - |
| HGスプラインL2 | 18 | 37.65 | - | - | ✔ | - | - | - |
| HGスプラインL | 9 | 36.75 | - | ✔ *1 | ✔ | ✔ *3 | ✔ *2 | - |
| HGスプラインM | 9 | 34.9 | - | ✔ | - | - *4 | ✔ *5 | ✔ *6 |
| HGスプラインS | 9 | 31 | - | - | - | - | - | ✔ *7 |
*1 ロースペーサー（1.85 mm）が必要。
*2 下記のカセットスプロケットについては、ロースペーサー（1.85 mm）およびスペーサー（1.0 mm）が必要。
CS-7900 / CS-7800 / CS-6700 / CS-6600 / CS-5700 / CS-5600（1.0 ㎜スペーサー付属）
*3 ロード11スピードのCS-HG800 / CS-HG700は、スペーサー（1.85 mm）を入れることでHGスプラインLと互換性を持ちます。
*4 ロード11スピードのCS-HG800 / CS-HG700は、HGスプラインMと互換性があります。
*5 下記のロード10スピードカセットスプロケットにはスペーサー（1.0 mm）が必要。
CS-7900 / CS-7800 / CS-6700 / CS-6600 / CS-5700 / CS-5600
*6 互換性があるのはCS-HG210-7とCS-HG400-7のみです。
*7 互換性があるのはCS-HG41-7、CS-HG200-7、CS-HG20-7のみです。
アウターボディーの長さ
アウターボディーの長さとは、フリーユニットのカセットスプロケットの接触面からフリーユニット先端までの長さです。

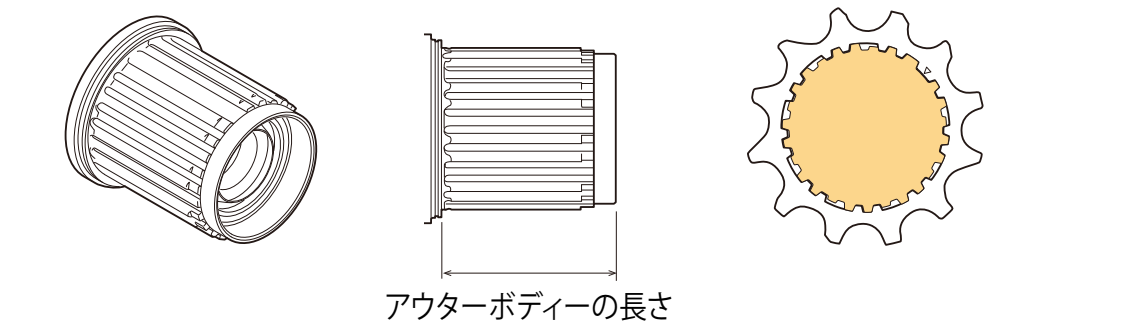

MICRO SPLINE

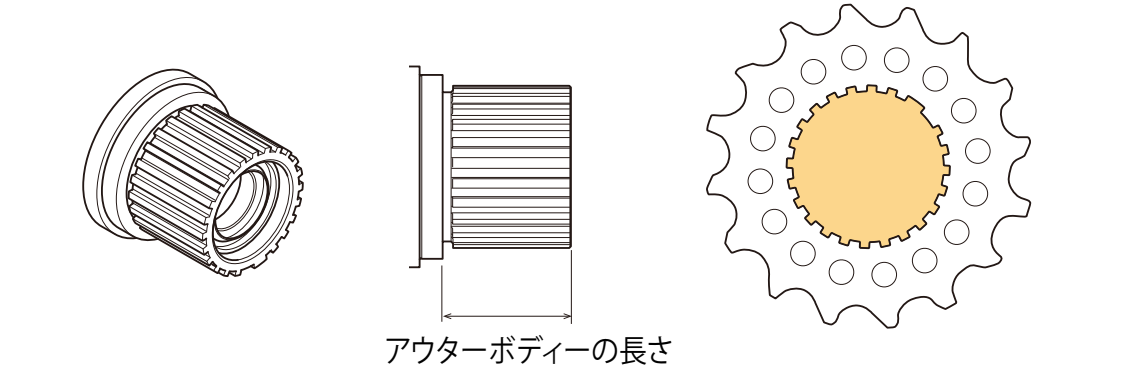

HGスプラインL2

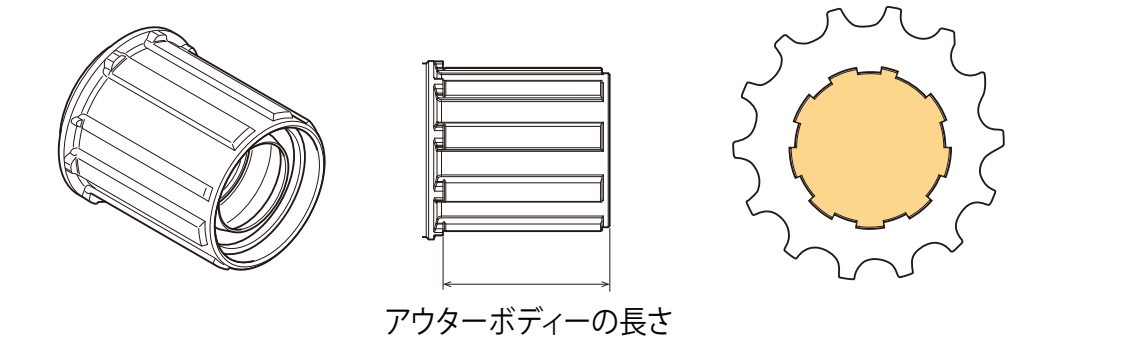

HGスプラインL/M/S

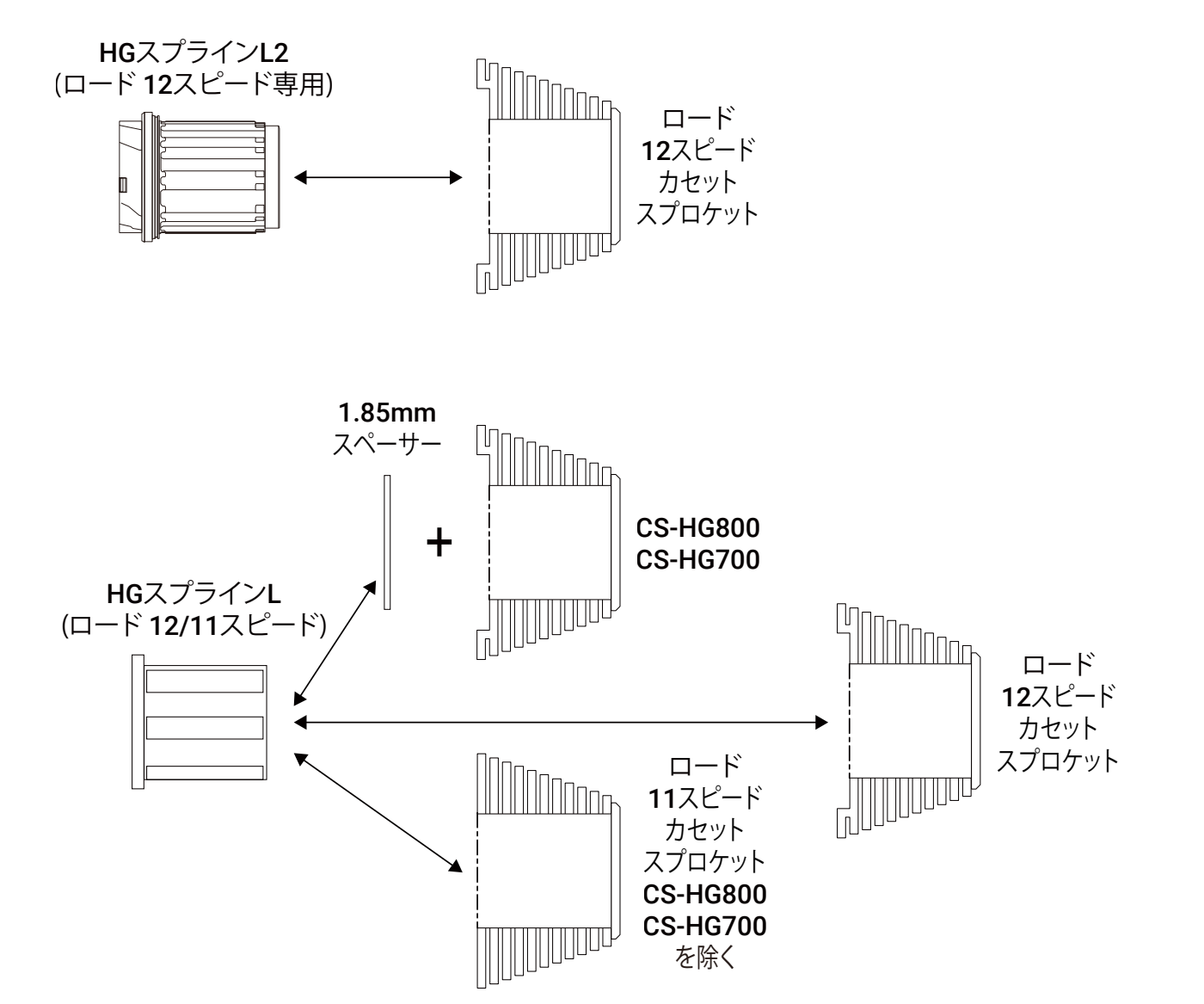

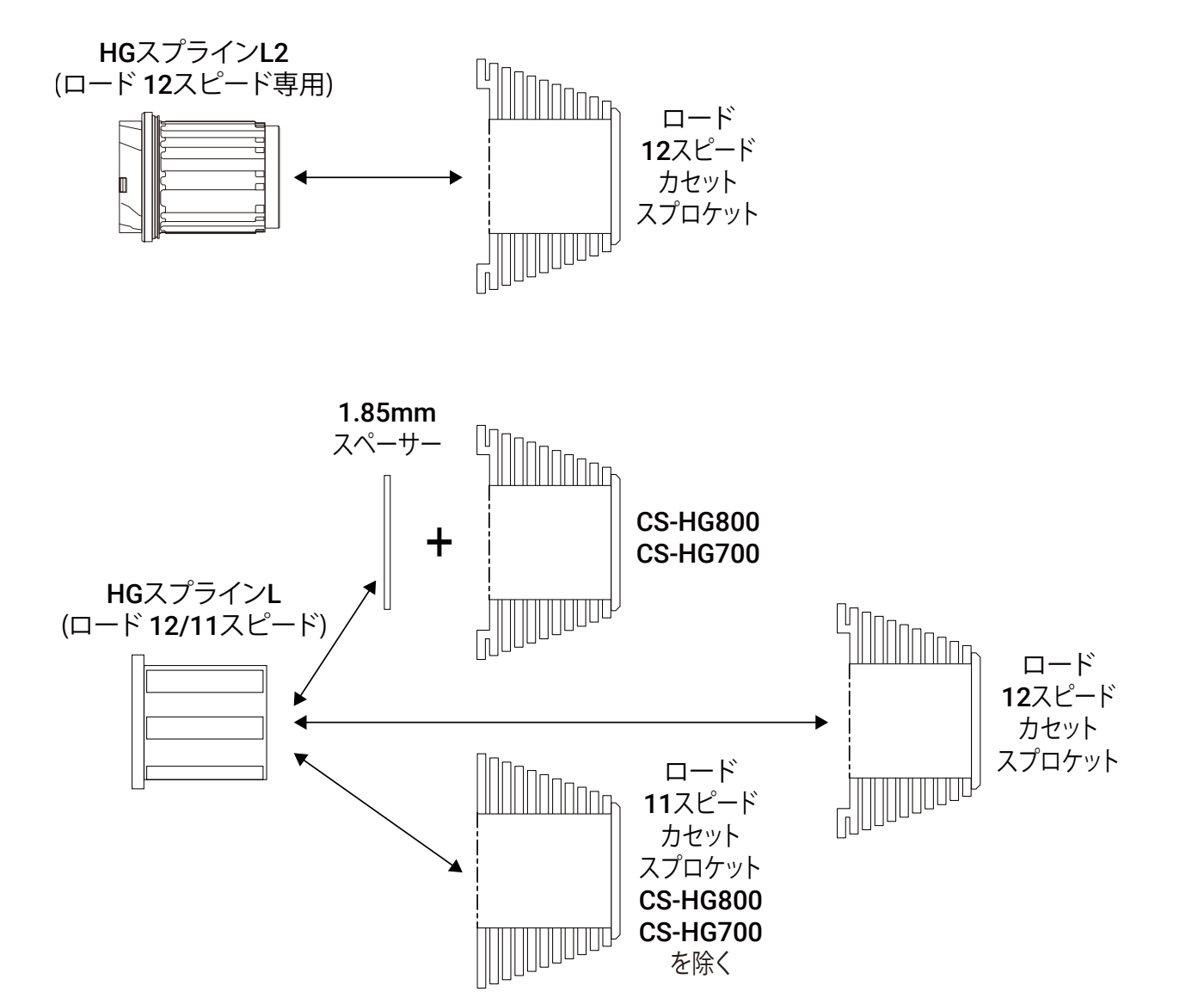

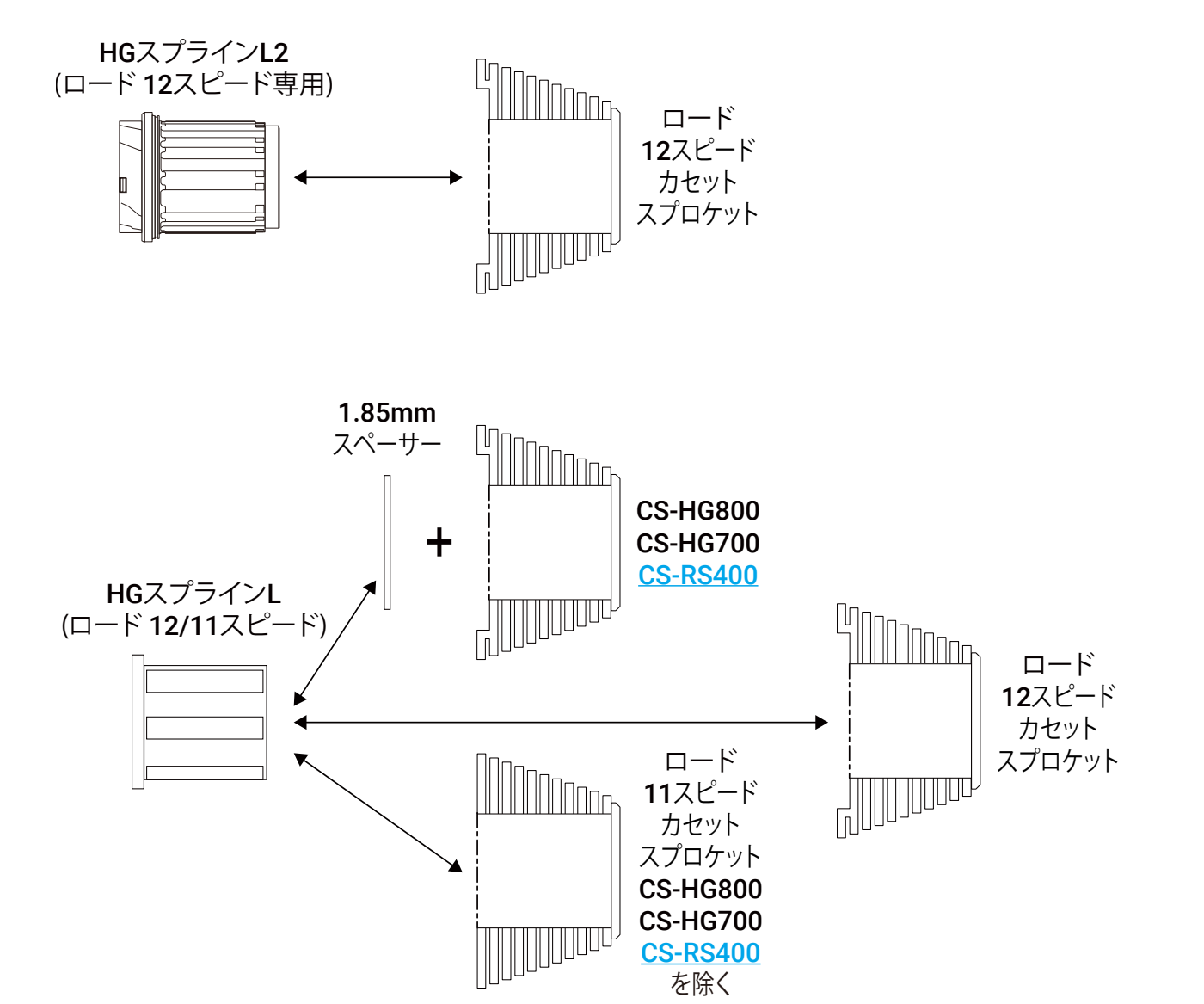

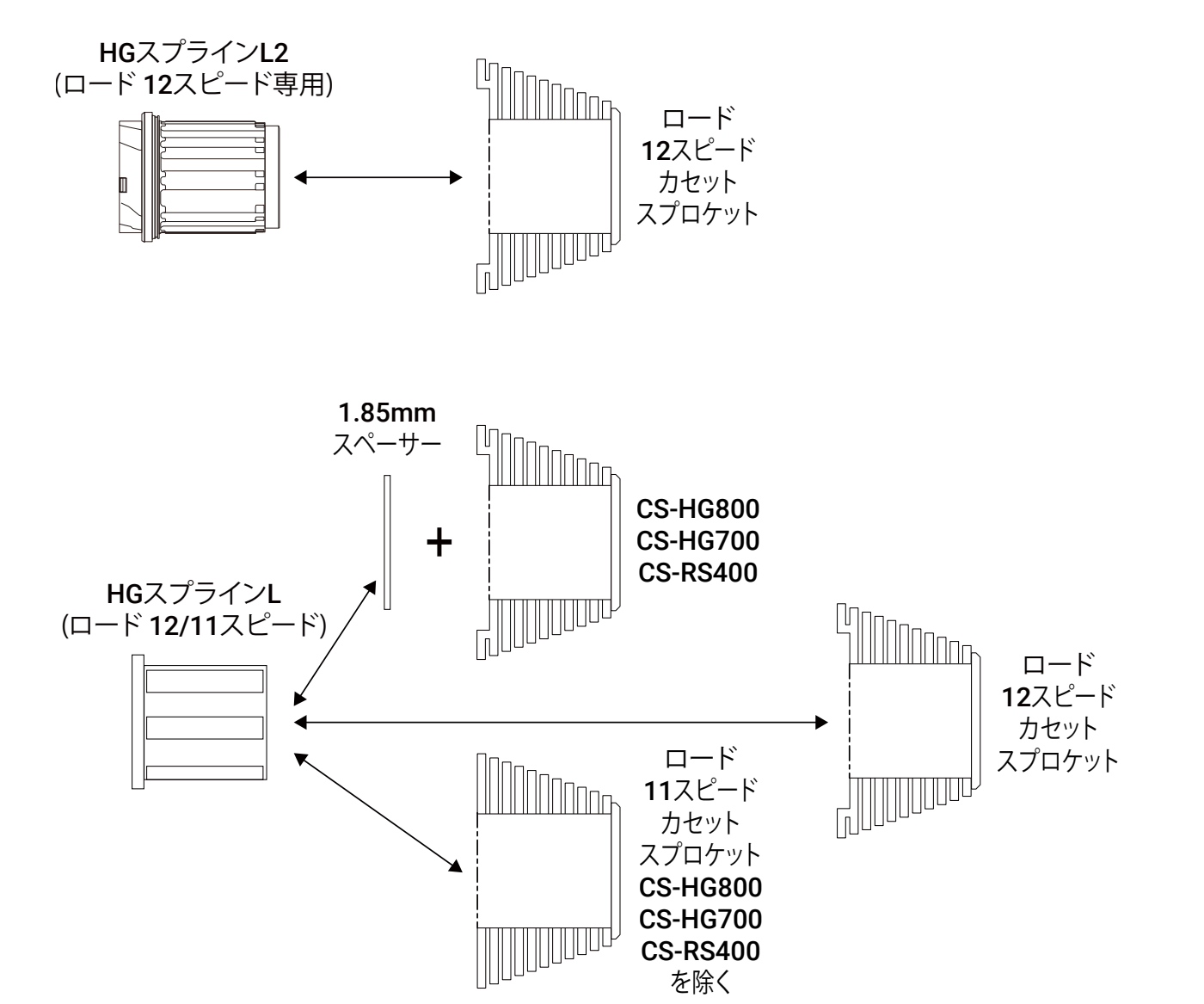

ロード 12/11スピード用フリーハブの互換性

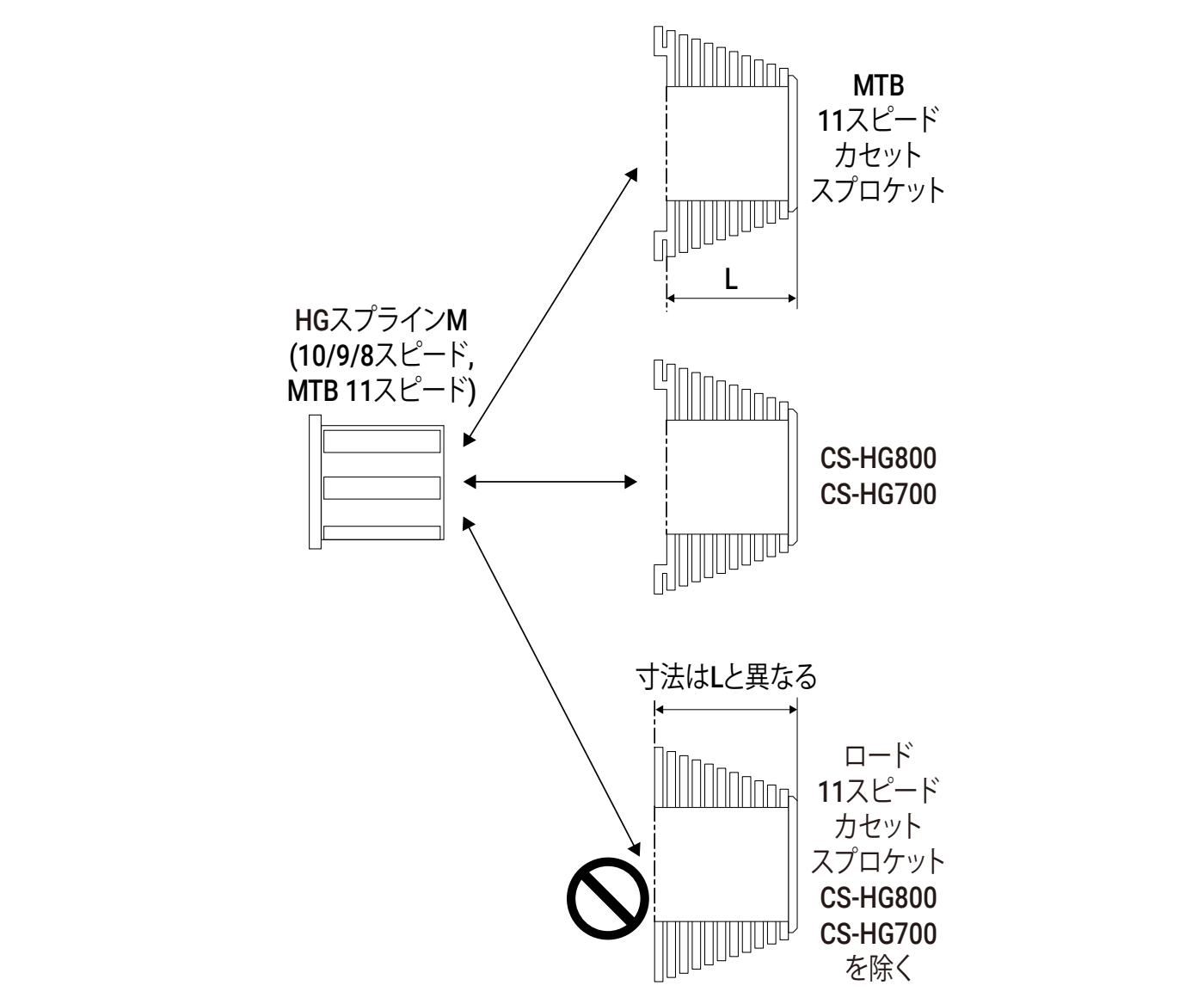

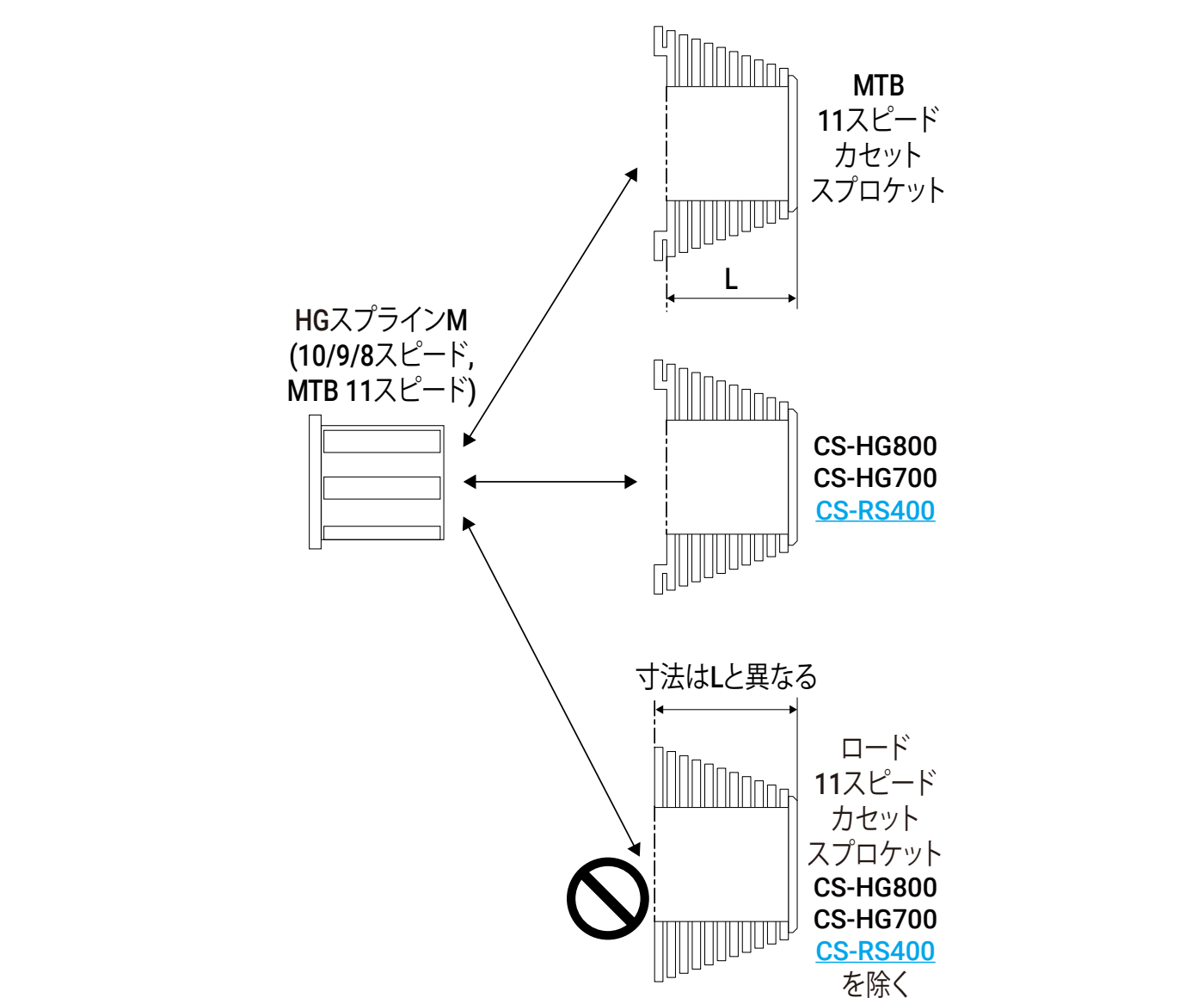

MTB 11スピード用フリーハブの互換性
MTB 11スピードホイールとフリーハブは、10、9、8スピードフリーハブと同じスプライン形状です。
